產品名稱：

高壓蝶閥

所屬分類：

蝶閥系列

產品簡介：

D343H 、D343W型三偏心多層次硬密封蝶閥廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上。

在線咨詢聯系我們

產品詳情

【產品用途】

D343H 、D343W型三偏心多層次硬密封蝶閥廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上。

【標準規范】

設計制造標準：GB/T 12238-2008
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008

【結構特點】

1、硬密封蝶閥采用三偏心硬密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。
2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。
3、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。
4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
5、根據用戶需求，閥門供應網的硬密封蝶閥可以設計成具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。

【主要性能規范】

公稱通徑	DN（mm）	50-4000
公稱壓力	PN（MPa)	2.5	4.0	6.4
試驗壓力	強度試驗	3.75	6.0	9.6
	密封試驗	2.75	4.4	7.04
	氣密封試驗	0.6	0.6	0.6

【產品零部件材料】

型號		D343H-16	D343W-16P	D343W-16R
工作壓力（MPa）		1.6
適用溫度（℃）		≤425	≤200
適用介質		水、油或非腐蝕性介質	硝酸類介質	醋酸類介質
材料	閥體、蝶板	WCB	CF8/304	CF3M/316L
	閥桿	2Cr13	304	316L
	閥體密封面	堆焊 507	－	－
	蝶板密封面	304＋柔性石墨	304＋PTFE	304＋PTFE
	填料	柔性石墨	PTFE	PTFE

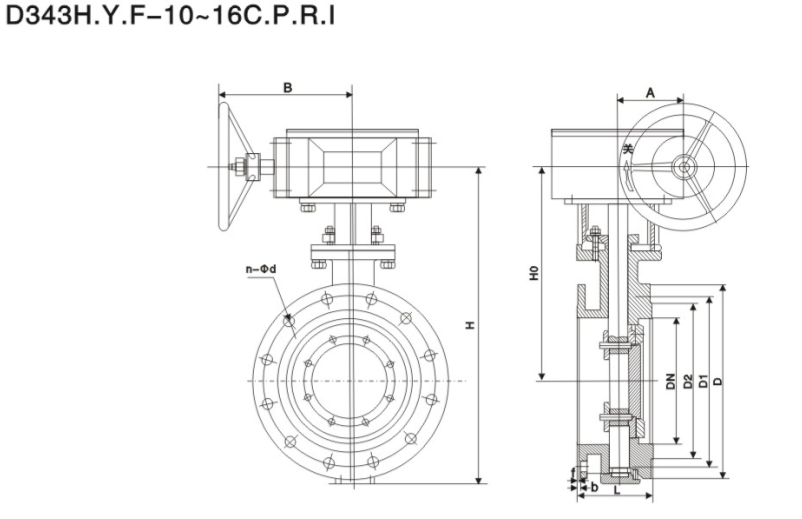

【主要外形和連接尺寸】

PN	DN	L	D	D1	D2	Z-d	b	f	H	H0
2.5	50	108	165	125	99	4-18	20	2	170	130
2.5	65	112	185	145	118	8-18	22	2	265	210
2.5	80	114	200	160	132	8-18	24	2	310	233
2.5	100	127	235	190	156	8-22	24	2	343	242
2.5	125	140	270	220	184	8-26	26	2	385	254
2.5	150	140	300	250	211	8-26	28	2	445	580
2.5	200	152	360	310	274	12-26	30	2	510	297
2.5	250	165	425	370	330	12-30	32	2	569	339
2.5	300	178	485	430	389	16-30	34	2	653	375
2.5	350	190	555	490	448	16-33	38	2	730	420
2.5	400	216	620	550	503	16-36	40	2	810	463
2.5	450	222	670	600	548	20-36	46	2	850	495
2.5	500	229	730	660	609	20-36	48	2	940	566
2.5	600	267	845	770	720	20-39	58	2	1150	630
2.5	700	292	960	875	820	24-42	58	5	1195	727
2.5	800	318	1085	990	609	24-36	58	5	1268	810
4.0	50	108	160	125	100	4-18	20	3	170	130
4.0	65	112	180	145	120	8-18	22	3	265	210
4.0	80	114	195	160	135	8-18	22	3	310	233
4.0	100	127	230	190	160	8-23	24	3	343	242
4.0	125	140	270	220	188	8-25	28	3	385	254
4.0	150	140	300	250	218	8-25	30	3	445	280
4.0	200	152	375	320	282	12-30	38	3	510	297
4.0	250	165	445	385	345	12-34	42	3	569	339
4.0	300	178	510	450	408	16-34	46	4	653	375
4.0	350	190	570	510	465	16-34	52	4	730	420
4.0	400	216	655	585	535	16-41	58	4	810	463
4.0	450	222	680	610	560	20-41	60	4	850	495
4.0	500	229	755	670	612	20-48	62	4	940	566
4.0	600	267	890	795	730	20-54	62	5	1150	630
4.0	700	292	995	900	835	24-54	68	5	1195	727
4.0	800	318	1135	1030	960	24-58	76	5	1268	810
6.4	100	190	250	200	156	8-26	24	3	285	107
6.4	125	200	295	211	184	8-30	28	3	300	123
6.4	150	210	345	280	244	8-33	30	3	320	140
6.4	200	230	415	345	284	12-36	38	3	370	180
6.4	250	250	470	400	345	12-36	42	3	420	200
6.4	300	270	530	460	409	16-36	46	4	500	250
6.4	350	290	600	525	465	16-39	52	4	530	270
6.4	400	310	670	585	535	16-42	58	4	570	300
6.4	450	330	685	610	560	20-42	60	4	600	320
6.4	500	350	800	705	640	20-54	62	4	680	360
6.4	600	390	930	820	750	20-58	62	5	750	420
6.4	700	430	995	900	835	24-54	68	5	880	480
6.4	800	470	1135	1030	960	24-58	76	5	1000	600
